Как подключить конвектор к терморегулятору: схемы и расчёт нагрузки

Терморегулятор превращает конвектор из прибора «включил — греет на максимум» в систему, которая сама держит заданную температуру и не тратит электричество на перегрев. Разберём, какие схемы подключения бывают, как посчитать, сколько конвекторов КОУЗИ можно повесить на один терморегулятор, и в каком порядке всё собрать.

Зачем конвектору терморегулятор

Конвектор без внешнего управления греет непрерывно, пока его не выключат. Терморегулятор измеряет температуру воздуха и отключает питание, когда в комнате стало тепло, а при остывании включает снова. В итоге прибор работает только часть времени — отсюда экономия, о которой подробно в статье «Снижаем счета за электроэнергию». У конвектора КОУЗИ КПД 99,7–99,9%, поэтому каждый киловатт-час, который терморегулятор разрешил потратить, уходит в тепло.

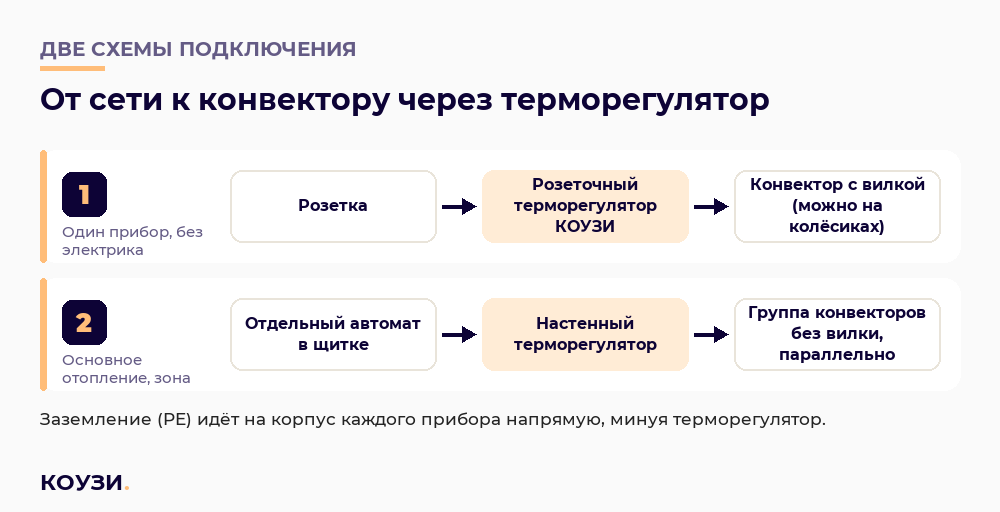

Две схемы подключения

Выбор схемы зависит от задачи: догреть одну комнату или сделать основное отопление дома по зонам.

1. Розеточный терморегулятор — один прибор, без монтажа

Самый простой вариант: терморегулятор включается в обычную розетку, а в него — вилка конвектора. Проводку трогать не нужно. У КОУЗИ для этого есть собственный розеточный терморегулятор: с одной стороны вилка, с другой — розетка для конвектора, на корпусе кнопки включения и «+» / «−» для настройки температуры. Если нужно управлять отоплением через интернет, в каталоге есть розеточный Welrok. Схема подходит для отдельной комнаты, дачи, офиса или детской.

2. Настенный терморегулятор — группа конвекторов на зону

Для основного отопления конвекторы одной комнаты или зоны подключают параллельно и управляют ими одним терморегулятором. Линию заводят на отдельный автомат в щитке, сечение кабеля подбирают по суммарной мощности приборов. Для такой схемы у КОУЗИ есть механический накладной терморегулятор ТР-103: температура задаётся поворотом ручки по шкале от 5 до 50 °C, без меню и программ. Его допустимую нагрузку уточните у менеджера перед покупкой — от неё зависит, сколько конвекторов можно на него повесить. Если нужен график по дням и часам, в каталоге есть программируемый Nanothermal: активная нагрузка 16 А (3,6 кВт), диапазон настройки от +5 до +90 °C. Программирование позволяет задать график — например, снижать температуру ночью и когда дома никого нет.

Без электрика: конвектор на колёсиках + розеточный терморегулятор

КОУЗИ начали выпускать конвекторы на ножках с колёсиками и с вилкой в комплекте. Так можно заказать конвектор любой мощности и модели, кроме вертикальных и плинтусных.

• Провод 1,5 м с вилкой — конвектор включается в обычную розетку.
• Ножки с колёсиками крепятся к корпусу винтом — конвектор меньше качается, и его сложнее опрокинуть.
• Прибор легко перекатить в другую комнату — например, на даче или в съёмной квартире.

Вместе с розеточным терморегулятором КОУЗИ получается отопление без электрика: поставили конвектор у стены, включили терморегулятор в розетку, в него — вилку конвектора и задали температуру. Сверлить стены и тянуть проводку не нужно. Схема рассчитана на один конвектор на один терморегулятор; если хотите включить через него больше, сначала уточните у менеджера его допустимую нагрузку. Про колёсики и вилку скажите при заказе — контакты.

Сколько конвекторов выдержит один терморегулятор

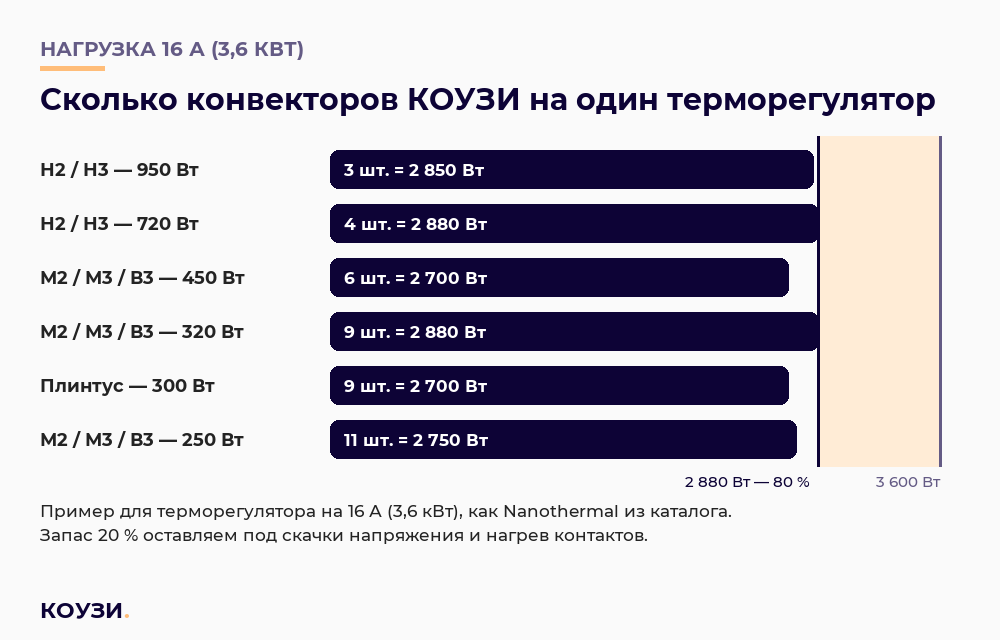

Главное правило: суммарная мощность конвекторов на терморегуляторе не должна превышать его допустимую нагрузку, и лучше оставить запас около 20 % — контакты реле меньше греются и дольше служат. Для Nanothermal на 3,6 кВт рабочий потолок — примерно 2,9 кВт. Мощности моделей берём из карточек каталога КОУЗИ — на терморегулятор с нагрузкой 16 А с запасом помещается столько приборов каждой модели.

• Н2-950 и Н3-950 — 950 Вт, до 20 м²: 3 шт. = 2 850 Вт;
• 720 Н2 и 720 Н3 — 720 Вт, 15 м²: 4 шт. = 2 880 Вт;
• 450 М2, 450 М3 и В3 на 450 Вт — 10 м²: 6 шт. = 2 700 Вт;
• 320 М2, 320 М3 и В3 на 320 Вт — 8 м²: 9 шт. = 2 880 Вт;
• Плинтус — 300 Вт, 4 м²: 9 шт. = 2 700 Вт;
• 250 М2, 250 М3 и В3 на 250 Вт — 6 м²: 11 шт. = 2 750 Вт.

Ток легко проверить самому: мощность делим на напряжение. Три конвектора по 950 Вт — это 2 850 Вт, то есть около 12,4 А при 230 В — в пределах 16 А с запасом. Если зона больше, её делят на две и ставят второй терморегулятор. Для любого другого терморегулятора считаем так же: допустимый ток × 230 В × 0,8 — это потолок мощности конвекторов с запасом. Для ТР-103 и розеточного терморегулятора КОУЗИ допустимый ток уточните у менеджера или в паспорте и подставьте в формулу. Для розеточных моделей допустимую нагрузку смотрят в паспорте конкретного терморегулятора — и не забывают, что розетка и вилка тоже рассчитаны на ограниченный ток. Сколько мощности нужно комнате, поможет посчитать статья «Расчёт мощности конвектора» и калькулятор подбора.

Подключение группы конвекторов: порядок работ

1. Обесточьте линию. Выключите автомат в щитке и проверьте отсутствие напряжения указателем.
2. Навесьте конвекторы. Под окнами, вдоль наружных стен — как описано в инструкции по монтажу конвекторов КОУЗИ.
3. Установите терморегулятор на стене на высоте около 1,5 м, вдали от потока тепла от конвектора, прямого солнца и сквозняков — иначе он будет мерить не комнату, а струю тёплого воздуха.
4. Заведите питание на вход терморегулятора с отдельного автомата: фаза и ноль — на клеммы питания по схеме из паспорта терморегулятора.
5. С выхода нагрузки ведите линию к конвекторам и подключайте их параллельно: каждый прибор получает полные 220–240 В. Последовательно конвекторы не соединяют — так они не выйдут на мощность.
6. Подключите заземление. Конвекторы КОУЗИ — приборы I класса электробезопасности: защитный проводник (PE) идёт на корпус каждого прибора напрямую, минуя терморегулятор.
7. Затяните контакты. Слабый контакт — главная причина нагрева клемм и проводки.
8. Подайте напряжение и задайте температуру. Конвекторы включатся, когда воздух холоднее уставки, и отключатся, когда комната прогреется.

Работы в электрощитке и прокладку новой линии доверьте электрику — особенно если суммарная мощность зоны близка к пределу терморегулятора.

Как настроить температуру

Для жилых комнат обычно задают около +20 °C в спальне и +22–23 °C в гостиной, на ночь снижают на 3–4 °C. Нежилые помещения и пустую дачу держат в дежурном режиме около +10 °C — дом не промерзает, а расход минимальный. У механического ТР-103 температуру меняют поворотом ручки, у программируемого Nanothermal — расписанием, у Welrok — удалённо через интернет.

Типичные ошибки

• Перегруз терморегулятора. Суммарная мощность больше допустимой — реле греется и выходит из строя. Считайте по таблице выше.
• Датчик в потоке тепла. Терморегулятор над конвектором отключит его раньше, чем прогреется комната.
• Заземление через терморегулятор или без него. PE идёт на корпус каждого конвектора напрямую.
• Термостат во влажной зоне. Конвекторы КОУЗИ имеют класс защиты IP24, а у Nanothermal — IP20: в ванной терморегулятор ставят за пределами зоны брызг, например в соседнем помещении или у входа.
• Общая линия с розетками. Отопительную группу выводят на отдельный автомат, чтобы чайник и обогрев не делили один провод.

Частые вопросы

Можно ли подключить несколько конвекторов к одному терморегулятору?

Да, это основная схема для отопления комнаты или зоны. Конвекторы соединяют параллельно, а их суммарная мощность должна укладываться в нагрузку терморегулятора с запасом. Например, на Nanothermal (16 А, 3,6 кВт) — до трёх конвекторов по 950 Вт или до шести по 450 Вт.

Какой терморегулятор выбрать для конвектора КОУЗИ?

Для одного прибора с вилкой — розеточный терморегулятор КОУЗИ (или Welrok, если нужно управление через интернет). Для группы конвекторов на отдельной линии — настенный: механический КОУЗИ ТР-103 или программируемый Nanothermal. Допустимую нагрузку ТР-103 уточните у менеджера.

Можно ли обойтись без электрика?

Да, если конвектор с вилкой. Закажите конвектор на ножках с колёсиками и вилкой (любая модель, кроме вертикальных и плинтусных) и розеточный терморегулятор КОУЗИ: терморегулятор — в розетку, конвектор — в терморегулятор.

Как подключить конвектор к розеточному терморегулятору?

Включите терморегулятор в розетку, а вилку конвектора — в розетку терморегулятора, затем задайте температуру. Монтаж не нужен.

Нужно ли заземление?

Да. Конвекторы КОУЗИ относятся к I классу электробезопасности и подключаются к сети с защитным заземлением. Заземляющий провод идёт на корпус каждого прибора.

На какой высоте вешать терморегулятор?

Около 1,5 м от пола, на внутренней стене, вдали от конвекторов, окон и дверей — так датчик измеряет температуру комнаты, а не тёплого потока или сквозняка.

Коротко

• Один прибор с вилкой — розеточный терморегулятор КОУЗИ (или Welrok), без монтажа.
• Без электрика — конвектор на колёсиках с вилкой (провод 1,5 м, кроме вертикальных и плинтусных) + розеточный терморегулятор.
• Основное отопление — группа конвекторов параллельно на настенный терморегулятор (КОУЗИ ТР-103 или Nanothermal) и отдельный автомат.
• Nanothermal: 16 А (3,6 кВт), от +5 до +90 °C — с запасом до 3 конвекторов по 950 Вт или 6 по 450 Вт.
• Заземление — на корпус каждого конвектора напрямую, конвекторы КОУЗИ — I класс, IP24, 220–240 В.

Подобрать конвекторы и терморегуляторы под вашу площадь поможет калькулятор, весь ассортимент — в каталоге КОУЗИ.
